Saludos, esta vez mostraré como llevar a cabo el grabado por medio del metal



COMIENZOS.


1.- Para comenzar necesitamos proteger el aluminio con papel adesivo, este se lo pondremos a una de sus caras.

una vez forrado con papel aluminio procederemos a pintar la otra cara con aereosol dorado para proteger la lamina del acido y como resultado obtendremos una lamina algo asi:

¡¡¡ DEFINIR LA FORMA MANOS A LA OBRA !!!


una vez pintada nuestra lamina procederemos a dibujar la forma deseada en la matriz y en el trabajo final. en la sgt imagen se puede ver como poco a poco se va contruyendo la forma apartir de perforaciones y rayones elaborados por medio de puntas de compaz, gubias, agujas punzones etc. Según las formas de intervencion la imagen resultante vendría siendo algo asi podremos observar claramente como aparece un color blanco sobre el dorado debido a las perforaciones, este presenta un billo un volumen y una profundidad.

IMPORTANTE: "La presente imagen es producto del trabajo de una compañera"

PELIGRO LATENTE


terminando de definir la forma deseada sobre la placa la vertiremos en el el acido al vertir el metal en el acido veremos algo similar a el efecto de cuando se vierte una sal de frutas en el agua, a diferencia que el acido en la medida que va comiendose el metal emite un olor bastante fuerte y al a vez toxico.

Su función básicamente radica en abrir las perforaciones hechas sobre el metal con los elementos mencionados anteriormente, en el momento en que el acido penetra dichas perforaciones este las abre y les aumenta su profundidad.

LUCES, CAMARA ¡¡¡IMAGEN!!!

Una vez retirada la lamina del acido se procedera a lavarla, para retirar el acido de la misma a esta le aplicaremos un poco de parafina con el fin de suprimir el dorado y permitir aparecer la forma resultante.

aca se aprecia como poco a poco en la medida que limpiamos la matriz aparece la imagen en tonos grises el dorado desaparecerá a medida que se vaya limpiando poco a poco.

Apreciamos tonos dorados y grises de puede distinguir claramente la forma de la imagen.

IMAGEN RESULTANTE

Abra Kadabra patas de cabra!!!

Aca podemos ver la matriz final pero para llegar hasta ese punto.....
aún hay un largo camino por recorrer. pero esa es otra historia................

Que continuará en instantes!!!



IMPORTANTE: "La presente imagen es producto del trabajo de una compañera"

Para generar los blancos es VITAL cubrir o proteger lo que desea que quede blanco valga la redundancia, para ello usaremos un pincel y cubriremos con el betun las zonas que deseamos proteger del acido tal como se puede apreciar en la presente foto, lo que no se cubra quedara expuesto al acido y será corroido por el mismo generando un tono mas oscuro dentro de la matriz y por ende mas profundo.


¡¡¡¡ FEED BACK!!!

Una vez cubierto con el betun vertiremos la matriz en el acido con el fin de generar los tonos mas oscuros y profundos esto nos permitira en el momento de llevar a cabo la impresión tener distintos niveles de negros grises y blancos.

En el remoto caso que se desee colores mas oscuros y mas profundos se deberá volver a lavar la matriz cubrirla de betún y posteriormente enviarla de nuevo al acido.

HASTA EL MOMENTO ESTE SERÍA EL PROCESO PARA LLEVAR A CABO LA CONSTRUCCIÓN DE LA MATRIZ




La impresión.

Para llevar a cabo la impresión lo mas importante es:
1. humedecer el papel


2. entintar la matriz

3.- Retirar los excesos de tinta. en la matriz



4.- Una vez retirado los excesos de tinta se procederá a ubicar los papeles en la prensa y a prensar la imagen para obtener la impresion final de la imagen !!



IMPORTANTE: "La presente imagen es de mi autoria, pertenece al registro de una compañera"

BUENO POR EL MOMENTO CREO QUE ESTO A SIDO TODO ESPERO QUE AYA SIDO DE SU AGRADO Y NOS VEMOS EN OTRA OCASIÓN...

Recuento hasta la fecha

Introducción


Saludos, para comenzar a desarrollar lo que es el grabado como tal sobre Plasticos se necesitan 2 elementos fundamentales los cuales son, plastico de la tapa de la caja de un cd o mica de radiografia los podremos apresiar en las fotos.
















Herramientas para el Diseño

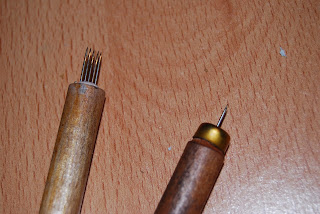

una vez tengamos dichos materiales procederemos a tallar o crear alguna forma dependiendo el gusto de cada quien con elementos punzantes tales como puntas de compases, gubias o punzones,

Según el elemento que se emplee para "trazar una forma" se pueden ocupar diversas tecnicas tales como el achurado o el trazo profundo segun lo que se pretenda destacar de igual forma podemos ocupar el achurado para generar sombras dentro de la imagen deseada de tal forma que no se vea plana.



Matriz, forma, profundidad y volumen





Aca se observa como atravez del achurado logro generar sombras dentro del dibujo presentado en la matriz plastica . Claramente se puede apreciar que mi tema es básicamente la musica y todas las composiciones que he elaborado hasta la fecha son sobre Queen, pero bueno una vez terminada la forma deseada procederemos a entintar la matriz, a humedecer el papel con el fin de que la tinta dentro del prensador se adhiera con mayor facilidad, una vez humedecido el papel se procedera a limpiar los excesos de tinta que existan dentro de la matriz con periodico.

Posteriormente haremos una 2 limpieza empleando papel mantequilla para remover la tinta encima de la matriz y no la que se encuentra en las ranuras del diseño generadas por los diversos elementos punzantes que fueron ocupados.

















El prensado

Antes que nada me gustaria advertirles sobre el mostruo a presentar asi que si alguno conce a hulk, a la mole o a super man agradeceria que lo invitasen a la sala para que nos ayude en el momento de prensar.

Una vez terminado de limpiar los excesos de tinta se procede a poner papel craft en el prensador encima la matriz, luego papel donde saldra impreso el diseño y nuevamente un papel craft para proteger el papel y que se ejerza mas presion.

Se procede a hacer rodar la prensa hasta que el contenido dentro de ella pase al otro lado una vez listo se retira la imagen.

Resultados

Se puede ver claramente la forma final del diseño realizado por medio de la tecnica explicada anteriormente.

Tips para tener presentes SIEMPRE EN EL MOMENTO DE EMPLEAR ESTA TÉCNICA EN GRABADO.

1. Siempre una vez se haya terminado de quitar los excesos de tinta en una matriz, se debe limpiar los bordes de la misma para evitar que quede "Un recuadro dentro de la impresión"

2. Limpiar las zonas deseadas para lograr blancos absolutos y negros que definan la forma y generen las sombras.

3. Antes de llevar a cabo la impresión final llevar a cabo una impresión de prueba para verificar si es el resultado que se desea obtener.

4. la matriz debe quedar 100% libre de relieves ajenos a las incisiones que se le generen con los diversos elementos punzantes. Para ello se puede aacudir a limas, cartoneros lijas etc.



Anexos
Fotos Adicionales del curso:

Propuesta Certamen

Propuesta Certamen.

Técnicas empleadas:

(achurados, intervenciones con cartonero desvastación de la matriz con la gubia logrando diversos niveles de profundidad)

Composición:




.
Acá podemos apreciar la matriz que elaboré para ser la propuesta para el certamen esta
paso por diversos procesos desde el momento que fue definida la forma que tomaría el
linóleo hasta su composición.

durante la composición de la misma se emplearon diversas tecnicas de achurado e intervenciones
con cartonero con el fin de lograr diversos tonos de negros y un amplio surtido lumínico.

Linóleo:



El linóleo es un material utilizado para fabricar recubrimientos de pisos fabricado a partir de aceite de lino solidificado mezclado con harina de madera o polvo de corcho colocado sobre un soporte de una lona o tela basta. Se le suele agregar pigmentos a la mezcla para darle distintos colores.




Los pisos de linóleo de más alta calidad, llamados 'inlaid', son extremadamente durables. Estos pisos se fabrican juntando y encastrando piezas sólidas de linóleo. Se fabrican versiones con patrones geométricos de linóleo en diferentes espesores o dimensiones, y pueden tener impresos capas más delgadas aunque esto los hace menos durables y se desgastan con más facilidad por el transito.

Herramientas de trabajo

Implementos indispensables para grabado:

Gubias





La gubia es un formón de media caña que usan los carpinteros pero especialmente los tallistas y otros profesionales de la madera para las obras delicadas.

Juego de gubias: se componen de una hoja semicircular, con bisel interior, fija en un mango de madera sobre el que se golpea con un mazo para hacer acanaladuras o agujeros redondeados de poca profundidad siendo para lo que más se emplea.
otras tienen el corte curvo en ambos sentidos y el bisel por fuera, empleándose para emboquillar los agujeros que se han de abrir con la barrena.



Forma según la función:

1.- Gubias planas: Parecidas a los formones pero con una leve curvatura que facilita mucho su uso a la hora de la talla, ya que así se evita que los vértices del extremo cortante rayen la madera.

2.- Gubias curvas: Con forma de U: Tienen forma semicircular con radio variado y su uso facilita la desbastación de la madera antes de llegar a tocar la forma final deseada.

3.- Gubias en vértice, tricantos o con forma de V: Son como la conjunción de dos formones en un vértice y su uso principal es el de usar la punta de unión como elemento de corte que marca la forma de manera previa, como si se dibujase sobre el boceto del proyecto.

4.- Gubias en forma de cuchara: Como su nombre lo indica su forma recordaría al de una cuchara pero con un extremo recto.

Taller de grabado

¿Que es el grabado y en que consiste?


Es una técnica de impresión que consiste en transferir una imagen dibujada con instrumentos

punzantes, cortantes (gubias) en una superficie rígida llamada "matriz" con la finalidad de alojar

tinta en las incisiones, que después se transfiere por presión a otra superficie como papel o tela.


La matriz suele ser de metal y/o linoleo, empleándose generalmente planchas de cobre o

aluminio pero también se usan otros materiales como madera, piedra o incluso placas acrílicas, y

en ella se realiza el dibujo por medio de líneas generalmente, excavadas en la superficie de la

plancha.
